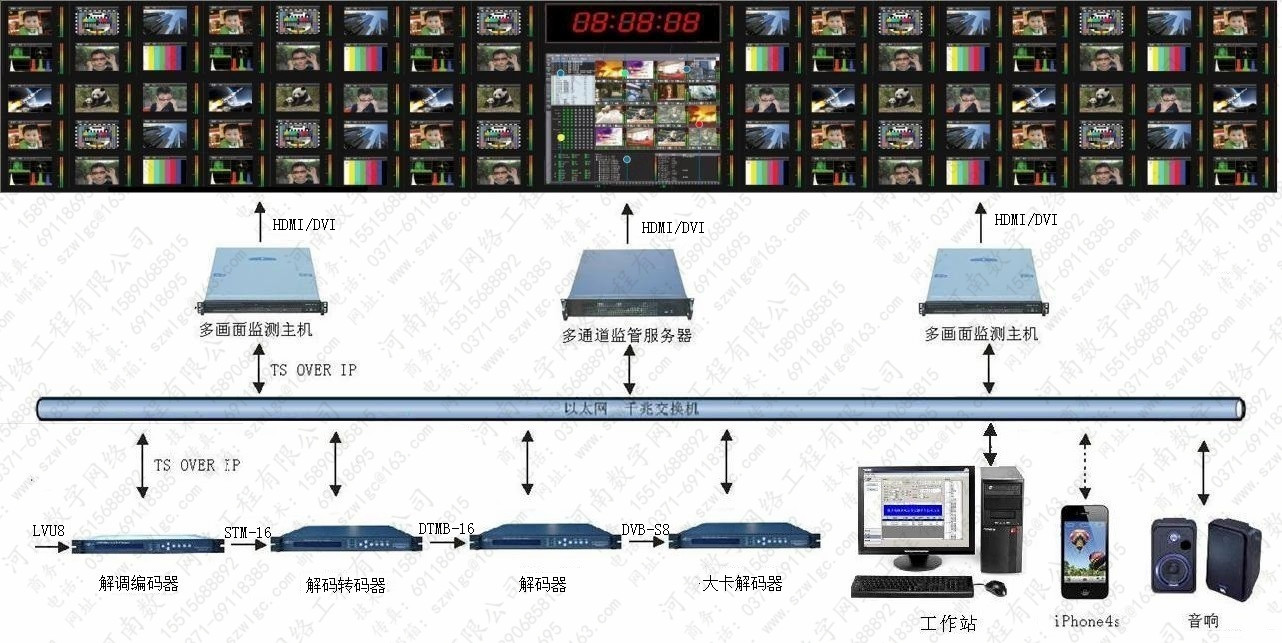

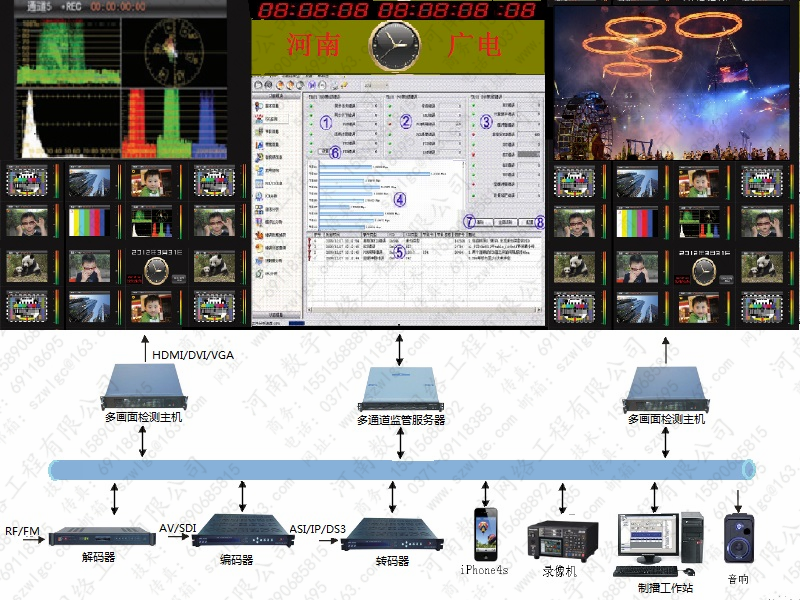

監測前端設備輸出的TS OVER IP的單播/組播流進入多畫面監測設備，多畫面監測設備對輸入的碼流進行實時解碼并輸出到大屏上進行顯示。
多畫面監測設備支持的視頻格式有AVS/AVS+/MPEG2/H.264、支持音頻格式有MP3、AAC、AC3監測內容包括：圖像靜幀、黑場、彩條、音頻丟失、音量過低、音量過高、視頻丟失、數據中斷、解碼異常等，監測指標準確，誤報、漏報率很低。
支持設備指標、運行指標、鏈路指標、供電指標、溫度濕度、煙感指標、環境指標、物理參數等綜合監測；
支持擴容到誤碼率BER、載噪比C/N、頻率偏移、信號功率、調制誤差率MER、矢量誤差率EVM、星座圖、信道失鎖、星座圖等信道監測。提供信道功率、調制誤差率、誤碼率、載噪比的門限報警。
支持擴容到監測傳輸流基本信息、PID信息、節目信息、PCR統計信息、PSI/SI信息、ETR101 290三級、TS模板比對等功能.，支持遠程控制管理，可以實時、離線分析所有監測信號的傳輸指標、碼流監測數等，支持分析結果的記錄、恢復、預覽和打印功能。
采用全IP架構，數字監測16*2路，要求2塊42英寸大屏顯示，建議5塊50英寸大屏顯示，屏高65能出效果。
通過大屏幕9-36畫面任意分割，進行多畫面顯示和實時監測信息顯示。監測信息錄像存儲，故障報警。
多畫面監測記錄儀支持雙路TS OVER IP輸入和VGA/DVI雙屏輸出，每臺多畫面支持24套MPEG2/4、h.264、AVS+標清節目的監測與解碼顯示，擴容支持高清節目的監測與解碼顯示。 |
